Fotoboden 43
Preise und Lagerstand sehen freigeschaltete Geschäftskunden.
Dokumente
Fotoboden 43 – bedruckbarer PVC-Bahnenbelag für den individuellen Motivdruck
Fotoboden 43 ist ein heterogener PVC-Bahnenbelag, der nach Kundenvorlage individuell im Digitaldruck gestaltet wird. Foto, Logo oder Motiv werden unter der transparenten Nutzschicht gedruckt, sodass die Optik geschützt unter der Verschleißschicht liegt. Der Belag wird in 4 m Breite und Bahnenlängen von etwa 15 lfm geliefert, hat eine Gesamtdicke von 2,00 mm und eine Nutzschicht von 0,70 mm. Mit der Einstufung 34 (Gewerbe, sehr starke Beanspruchung) und 43 (Industrie, starke Beanspruchung) eignet er sich für Messe, Retail und Event ebenso wie für stark frequentierte Objektflächen.
Der Belag verbindet eine fotorealistisch bedruckbare Oberfläche mit objekttauglicher Strapazierfähigkeit. So lassen sich Markenwelten, Wegeführungen oder Themenflächen vollflächig auf den Boden übertragen, ohne dass die Belastbarkeit für den dauerhaften Einsatz darunter leidet.
Optik & Design

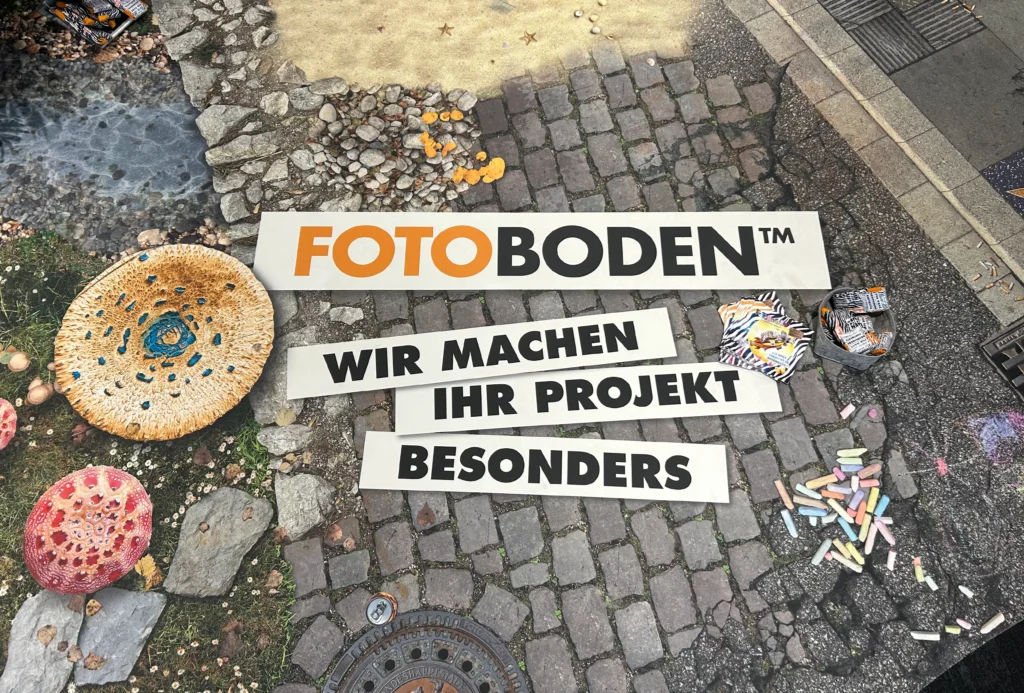

Die Oberfläche ist frei nach Kundenvorlage bedruckbar – mit Foto, Logo, Grafik oder vollflächigem Motiv. Der Druck erfolgt fotorealistisch mit einer Auflösung von bis zu 600 dpi; die Lichtechtheit liegt bei ≥ 6. Das gezeigte Beispielmotiv stellt eine Pflasterstein-Optik mit Schriftzug dar und veranschaulicht, wie detailreiche Vorlagen umgesetzt werden. Jede Gestaltung wird individuell anhand der gelieferten Druckdaten produziert.
Verarbeitung & Konstruktionsmerkmale
Der Aufbau besteht aus einer transparenten Verschleißschicht über der Design- beziehungsweise Motivschicht, darunter folgen Schaumschicht, Imprägnierung, Glasfaserschicht und Rücken. Das Motiv liegt geschützt unter der Nutzschicht, eine Oberflächenversiegelung schützt zusätzlich. Der Belag wird vollflächig verklebt; die Nähte werden heiß- oder kaltverschweißt, um eine geschlossene, belastbare Fläche zu erhalten.
Auf einen Blick
| Materialart | PVC-Bahnenbelag, heterogen, bedruckbar |
| Gesamtdicke | 2,00 mm |
| Nutzschicht | 0,70 mm |
| Nutzungsintensität | 34 Gewerbe / 43 Industrie |
| Verschleißgruppe | T |
| Format | 4 m breit, ca. 15 lfm lang |
| Druckauflösung | bis zu 600 dpi |
| Trittschallverbesserung | Δ Lw 6 dB |
| Rutschhemmung | R10 |
| Brandverhalten | Bfl-s1 |
Sicherheit & Umwelt
- Brandverhalten Bfl-s1 (schwer entflammbar) nach EN 13501-1.
- Rutschhemmung R10 nach DIN 51130; dynamischer Gleitreibungskoeffizient > 0,60.
- Antibakteriell geprüft; beständig gegen Chemikalieneinwirkung.
- Geeignet für Fußbodenheizung; Stuhlrollen- und Möbelfußbelastung ohne Beschädigung.
- 100 % recycelbar; geringe Formaldehyd-Emission (E1).
Angaben basieren auf Herstellerinformationen. Technische und inhaltliche Änderungen vorbehalten.
| Eigenschaft | Norm | Wert |
|---|---|---|
| Produktdaten | ||
| Produktnorm | EN ISO 10582 | |
| Nutzungsintensität | EN ISO 10874 | 34 Gewerbe: sehr starke Beanspruchung |
| Nutzungsintensität | EN ISO 10874 | 43 Industrie: starke Beanspruchung |
| Materialstärke | EN ISO 24346 | 2,00 mm |
| Nutzschicht | EN ISO 24340 | 0,70 mm |
| Verschleißgruppe | EN 660-2 | T |
| Gewicht | EN ISO 23997 | 2800 g/m² |
| Technische Daten | ||
| Dimensionsstabilität | EN ISO 23999 | ≤ 0,40 % |
| Schüsselung | EN ISO 23999 | ≤ 8 mm |
| Eindruckverhalten | EN ISO 24343-1 | ≤ 0,10 mm |
| Trittschallschutzverbesserungsmaß | EN ISO 717-2 | Δ Lw 6 dB |
| Fußbodenheizung | EN 12667 | geeignet |
| Wärmedurchlasswiderstand | EN ISO 8302 | 0,014 m²K/W |
| Wärmeleitfähigkeit | EN ISO 12524 | 0,14 W/m.K |
| Chemikalieneinwirkung | EN ISO 26987 | beständig |
| Elektrostatisches Verhalten | EN 1815 | < 2 kV auf Estrich |
| Verschieben eines Möbelfußes | EN ISO 16581 | keine Beschädigung |
| Stuhlrollenbeanspruchung | EN ISO 4918 | geeignet (Typ Rad H) |
| Druck- und Produktionsdaten | ||
| Standardbreite | EN ISO 24341 | 4 m |
| Standardlänge | EN ISO 24341 | +/- 15 m |
| Druckauflösung | — | bis zu 600 dpi |
| Lichtechtheit | EN ISO 105-B02 | ≥ 6 |
| Sicherheit | ||
| Haftpflicht-Versicherung | — | 10.000.000 € bei Personen- und/oder Sachschäden |
| Antibakterieller Test | ISO 22196 | ja |
| Brandverhalten | EN 13501-1 | Bfl-s1 (schwer entflammbar) |
| Dynamischer Gleitreibungskoeffizient | EN 13893 | > 0,60 |
| Rutschhemmung | DIN 51130 | R10 |
Technische Angaben ohne Gewähr. Die dargestellten Werte basieren auf Herstellerangaben und dienen der Vorinformation. Für verbindliche Spezifikationen ist ausschließlich das jeweils aktuelle Original-Datenblatt des Herstellers maßgeblich.
Ausschreibungstext
Produktneutrale Position für Ihr Leistungsverzeichnis (LV) zu Fotoboden 43, mit nachprüfbaren Mindestanforderungen („oder gleichwertig"). Menge anpassen, Text bei Bedarf bearbeiten und in mehreren Formaten herunterladen.
PVC-Bahn heterogen, Digitaldruck, NK 34, Nutzschicht 0,70 mm
Liefern und verlegen eines heterogenen elastischen Bodenbelags aus PVC nach EN ISO 10582 als Bahnenware. Dekor als Digitaldruck nach Motivvorlage des AG unter der transparenten Nutzschicht. Phthalatfrei, CE-gekennzeichnet nach EN 14041. Technische Daten als Mindestanforderung: Gesamtdicke: ≥ 2,0 mm (EN ISO 24346) Nutzschicht: ≥ 0,70 mm (EN ISO 24340) Nutzungsklasse: mindestens 34 (Gewerbe, sehr starke Beanspruchung; EN ISO 10874) Brandverhalten: mindestens Bfl-s1 (EN 13501-1) Rutschhemmung: mindestens R10 (EN 16165 Anhang B) Verlegung nach ÖNORM B 2236 (DE: DIN 18365); Bahnenware vollflächig verklebt. Bahnenaufteilung und Lage des Motivs nach Verlegeplan in Abstimmung mit dem AG. Nähte auffräsen und mit farblich passender, belagskonformer Schweißschnur (Ø 4 mm) thermisch verschweißen. Klebstoff, Hersteller/Typ: ……………………………… vom Bieter einzutragen Leitfabrikat: 'Visuals United Fotoboden 43' oder gleichwertig. Farbe/Dekor: ……………………………… (nach Bemusterung) Angebotenes Fabrikat/Typ (vom Bieter einzutragen): ……………………………… Erfolgt keine Eintragung, gilt das Leitfabrikat als angeboten. Gleichwertigkeit ist gegeben, wenn sämtliche vorstehenden technischen Mindestanforderungen (Abschnitt „Technische Daten als Mindestanforderung“) nachweislich eingehalten oder übertroffen werden; maßgeblich sind die Prüfwerte nach den angeführten Normen. Nachweise der Gleichwertigkeit (Prüfzeugnisse, Datenblatt) sind mit dem Angebot vorzulegen. Menge: ……………………………… m² Einheitspreis (EP) netto: ……………………………… €/m² Gesamtpreis (GP) netto: ……………………………… € Beziehbar bei Reschfloor GmbH, www.reschfloor.com
-
43 (Industriell intensiv) NK 43 – Industrie, starke Nutzung Höchste Belastungsklasse überhaupt. Für intensivsten Gabelstaplerverkehr und schwerste mechanische Belastungen in Produktions- und Lagerhallen. -
34 (Gewerbe sehr intensive) NK 34 – Gewerbe, sehr starke Nutzung Höchste Belastungsklasse im Objektbereich. Geeignet für Flughäfen, Bahnhöfe, Einkaufszentren oder Mehrzweckhallen mit Dauerpublikumsverkehr. -
Bfl-s1 Bfl-s1 – Schwer entflammbar, sehr geringe Rauchentwicklung (höchste Klasse für Bodenbeläge) Beste Brandschutzklasse, die für Bodenbeläge praktisch erreichbar ist: schwer entflammbar mit sehr geringer Rauchentwicklung (s1). Geeignet für Bereiche mit höchsten Brandschutzanforderungen wie Fluchtwege, Krankenhäuser, Schulen oder stark frequentierte öffentliche Gebäude. -
Trittschalldämmung Trittschalldämmung – verringert die Schallübertragung in darunterliegende Räume (EN ISO 717-2) Der Belag dämpft Gehgeräusche, die sonst über die Decke in den Raum darunter übertragen werden. Der genaue Wert (ΔLw in dB) steht im technischen Datenblatt. -
Chemikalienbeständig Chemikalienbeständig – widersteht gängigen Chemikalien (EN ISO 26987) Der Belag wurde mit flüssigen und pastösen Stoffen geprüft und zeigt danach keine bleibenden Schäden. Geeignet für Labore, Praxen und Bereiche mit Desinfektionsmitteln. -
Geringer Resteindruck Geringer Resteindruck – erholt sich nach punktueller Belastung (EN ISO 24343-1) Druckstellen von Möbeln oder Absätzen gehen weitgehend zurück. Der Belag behält auch unter Tischen, Regalen und Stühlen eine ebene Oberfläche. -
Möbelfuß-geeignet Möbelfuß-geeignet – verträgt das Verschieben von Möbeln (EN 424) Werden Möbel mit geeigneten Gleitern verschoben, entstehen keine bleibenden Schäden an der Oberfläche. -
Fußbodenheizung Fußbodenheizung – für die Verlegung auf Fußbodenheizung geeignet Der Wärmedurchlasswiderstand des Belags ist so gering, dass die Heizwärme gut in den Raum gelangt. Die Verlegeanleitung des Herstellers für beheizte Untergründe ist zu beachten. -
Antistatik Antistatisch – geringe elektrostatische Aufladung (EN 1815) Beim Begehen lädt sich der Körper auf höchstens 2 kV auf, unangenehme Entladungen an Türklinken oder Geräten bleiben weitgehend aus. Für EDV- und Serverräume mit Ableitanforderung reicht das nicht, dort ist ein ableitfähiger Belag nötig. -
Lichtechtheit Lichtecht – Farben bleichen auch bei Sonneneinstrahlung kaum aus (EN ISO 105-B02) Der Belag behält seine Farbe auch in hellen Räumen mit viel Tageslicht. Wichtig bei großen Fensterflächen und Wintergärten. -
Dimensionstabilität Maßbeständigkeit – formstabil bei wechselndem Raumklima Der Belag ändert seine Maße bei Temperatur- und Feuchteschwankungen nur geringfügig. Das ist vor allem bei lose verlegten Fliesen wichtig, damit keine offenen Fugen oder Aufwölbungen entstehen. -
Stuhlrolle ständig Stuhlrolle ständig – für Bürostühle im Dauereinsatz (EN 1307) Der Belag hat die Stuhlrollenprüfung für ständige Nutzung bestanden. Er eignet sich für Büros und andere Arbeitsplätze, an denen Stühle mit Rollen täglich und über viele Stunden bewegt werden, ohne Stuhlunterlage. -
Rutschfestigkeit DS Rutschfestigkeit DS – Rutschhemmend nach EN 13893 Der Bodenbelag erfüllt die Standardanforderung an Rutschsicherheit mit einem dynamischen Reibwert von ≥ 0,30. Geeignet für normale Wohn- und Arbeitsbereiche im trockenen Zustand.
Symbolbild – Hinweis zur Produktdarstellung
Das Bild dient nur zur Veranschaulichung. Bei unseren Bodenbelägen können Farbe, Struktur und Musterung vom gelieferten Produkt abweichen – auch je nach Bildschirm, auf dem Sie das Bild sehen. Zwischen verschiedenen Produktionschargen sind kleine Unterschiede normal und produktionsbedingt.
Tipp: Wir empfehlen, vor dem Kauf ein kostenloses Muster anzufordern, um Farbe und Struktur in Ruhe vor Ort zu prüfen. Muster können Sie ganz einfach über unser Portal bestellen.
