Teppichfliese Graphics Emotion Akustik – Schlinge-Teppichfliese für intensiv genutzte Gewerbebereiche
Die Graphics Emotion Akustik ist eine getuftete Schlinge-Teppichfliese im Format 50 × 50 cm mit einer Gesamtdicke von 7 mm und einer Polhöhe von 3 mm. Der Pol besteht aus 100 % Polyamid (PA SDN), der Träger aus Non Woven mit Silent Backing-Rückenausrüstung. Verlegt wird vollflächig verklebt.
Mit Nutzungsklasse 33 (EN 1307 — Heavy project use) ist die Graphics Emotion Akustik für intensiv genutzte gewerbliche Bereiche ausgelegt: Büros, Konferenzräume, Empfangsbereiche, Flure und vergleichbare Objektflächen. Ein wesentliches Merkmal ist die Akustikausrüstung: Der Rücken liefert eine Trittschalldämmung von ca. 29 dB und einen Schallabsorptionsgrad αW von 0,20 — planungsrelevant für lärmintensive Objektbereiche.
Optik & Design

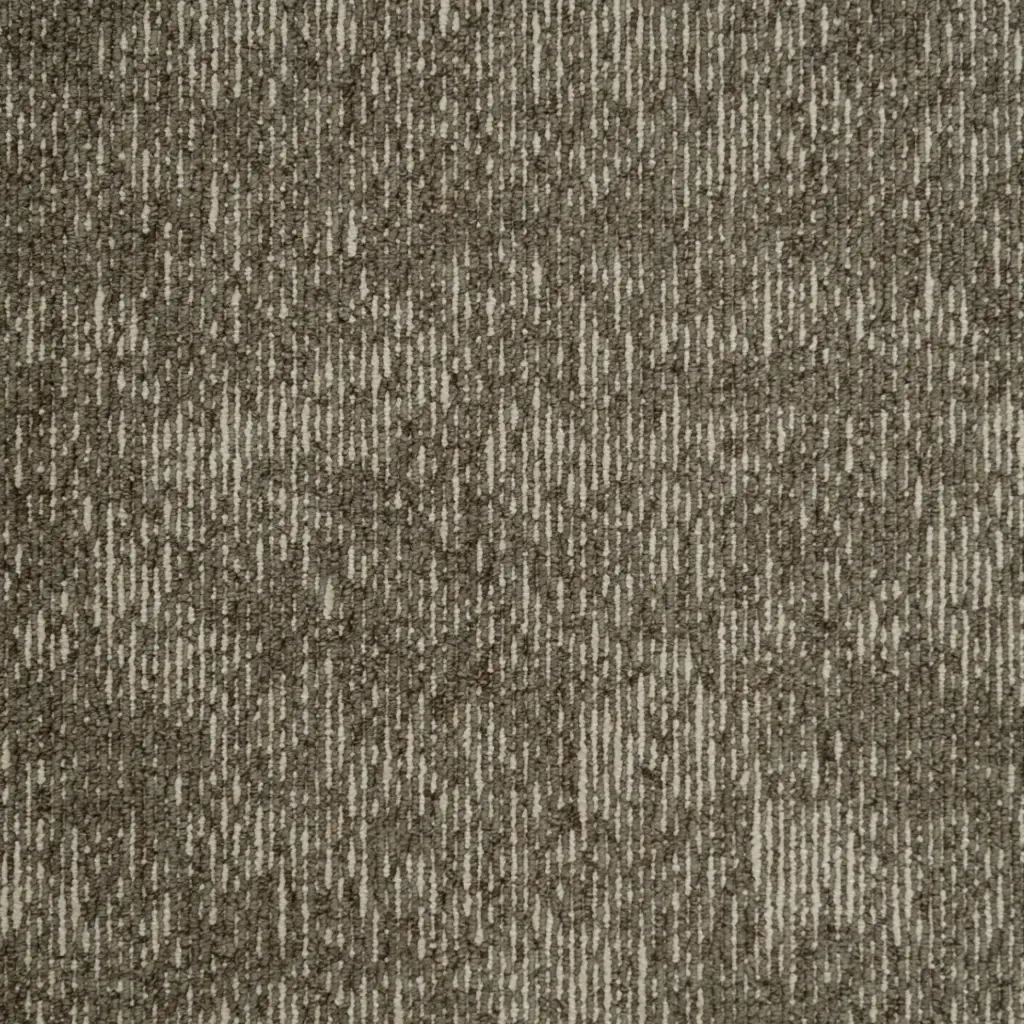

Die Graphics Emotion Akustik zeigt eine strukturierte Schlingenoberfläche mit einem dezenten gemusterten Effekt — leicht changierende Flächen entstehen durch unterschiedlich ausgerichtete Schlingenreihen. Die Farbgebung ist gedeckt-neutral mit feinen Helligkeitskontrasten innerhalb der Fliese. Durch die 50 × 50 cm Fliesengröße ergibt sich ein gleichmäßiges, ruhiges Verlegebild. Verschiedene Verlegemuster (eine Richtung, Schachbrett, Ashlar, Backstein) ermöglichen gestalterische Variationen ohne Produktwechsel.
Verfügbare Dekore:
- 70 – warmes Taupegrau mit beige-braunen Anteilen
- 73 – mittleres Erdbraun mit olivgrauen Nuancen
- 74 – kühles Mittelgrau
- 76 – dunkles Anthrazitgrau
- 77 – helles Sandbeige mit warmgrauen Einschlägen
Verarbeitung & Konstruktionsmerkmale
Die Teppichfliesen werden vollflächig verklebt. Der Silent Backing-Rücken sorgt für Formstabilität und Trittschalldämmung und macht den Einsatz eines separaten Trittschallunterlegers überflüssig — Unterböden sind bei dieser Konstruktion nicht zulässig, da sie das Brandverhalten beeinträchtigen. Das Florgewicht beträgt 790 g/m², das Gesamtgewicht 4.650 g/m². Die Elektrostatik liegt unter 2 kV (EN ISO 6356), was den Einsatz in Büroumgebungen mit EDV-Ausstattung unterstützt.
Technische Kenndaten
| Eigenschaft | Beschreibung |
|---|---|
| Format | 50 × 50 cm |
| Gesamtdicke / Polhöhe | 7 mm / 3 mm |
| Material | 100 % PA SDN, Schlinge |
| Rücken | Non Woven, Silent Backing |
| Verlegemethode | Vollflächig verklebt |
| Nutzungsklasse | 33 — Gewerbe intensiv |
| Trittschalldämmung | ca. 29 dB |
| Brandverhalten | Bfl-S1 |
Sicherheit & Umwelt
- Brandverhalten Bfl-S1 (EN 13501-1) — schwerentflammbar
- Elektrostatische Aufladung < 2 kV (EN ISO 6356)
- Lichtechtheit ≥ 5 (EN ISO 105-B02)
- Klebstoff sollte GEV-EMICODE EC1 oder RAL-UZ 113 entsprechen
Fußbodenheizung
Die Teppichfliese ist für Räume mit Fußbodenheizung geeignet. Der Wärmedurchlasswiderstand beträgt ca. 0,07 m²K/W (0,7 TOG). Details zur Verlegung auf Heizestrich sind der Verlegeanleitung zu entnehmen.
Verlegung
Die Graphics Emotion Akustik wird vollflächig verklebt verlegt. Die genaue Verlegemethode ist aus der Verlegeanleitung abzuleiten.
Angaben basieren auf Herstellerinformationen. Technische und inhaltliche Änderungen vorbehalten.
| Eigenschaft | Norm | Wert |
|---|---|---|
| Teilung | ISO 2424 | 1/10 loop pile |
| Material | ISO 2424 | 100% PA SDN |
| Träger | ISO 2424 | Non Woven |
| Rückenausrüstung | ISO 2424 | Silent Backing |
| Bahnbreite | EN 984 | 50x50 cm ± 0,2% |
| Pol-Rohdichte | ISO 8543 | 0,126 gr/cm³ |
| Oberflächen- / Florgewicht | ISO 8543 | 790 gr/m² |
| Gesamtgewicht | ISO 8543 | Bitumen: 4650 gr/m² ± 15% |
| Polhöhe | ISO 1766 | 3 mm ± 2 mm |
| Totale Höhe / Gesamtdicke | ISO 1765 | Bitumen: 7 mm |
| Noppenzahl | ISO 1763 | 237.600 /m² -7,5% / +10% |
| Brandverhalten | EN 13501-1 | Bfl-S1 |
| Durchgangswiderstand | EN ISO 10965 | Ω |
| Verwendungsbereich | EN 1307 | Heavy project use (33) |
| Schallabsorptionsgrad (nach Frequenz) | ISO 11654 | 125 Hz: 0,00 | 250 Hz: 0,05 | 500 Hz: 0,10 | 1000 Hz: 0,20 | 2000 Hz: 0,30 | 4000 Hz: 0,40 |
| Schallabsorptionsgrad αW | ISO 11654 | 0,20 αW |
| Trittschalldämmung | EN ISO 10140-1 | ca. 29 dB |
| Wärmedurchlasswiderstand | EN ISO 8302 | ca. 0,07 (0,7 TOG) M²KW |
| Lichtechtheit | EN ISO 105-B02 | ≥ 5 |
| Reibechtheit | EN ISO 105-X12 | ≥ 4 |
| Wasserechtheit | 105-E01 | ≥ 4 |
| Elektrostatische Aufladung | EN ISO 6356 | <2 kV |
| Komfortklasse | EN 1307 | LC3 |
Technische Angaben ohne Gewähr. Die dargestellten Werte basieren auf Herstellerangaben und dienen der Vorinformation. Für verbindliche Spezifikationen ist ausschließlich das jeweils aktuelle Original-Datenblatt des Herstellers maßgeblich.
