Teppichfliese Graphics Evolution 70
Preise und Lagerstand sehen freigeschaltete Geschäftskunden.
Dokumente
Teppichfliese Graphics Evolution A – Schlingen-Teppichfliese für den gewerblichen Objektbereich
Die Graphics Evolution A ist eine Schlingen-Teppichfliese im Format 50 × 50 cm mit einem Polyamid-6-SDN-Flor (100 % PA6) und Bitumen-Rücken. Die Gesamtdicke beträgt 6 mm bei einer Polhöhe von 3 mm und einem Florgewicht von 630 g/m². Die Fliese ist vollflächig zu verkleben und für den gewerblichen Einsatz ausgelegt.
Mit der Nutzungsklasse 33 (Heavy Project Use nach EN 1307) eignet sich die Graphics Evolution A für intensiv genutzte gewerbliche Flächen wie Büros, Konferenzräume, Empfangsbereiche und Korridore. Die Komfortklasse LC3 bestätigt eine mittlere bis gute Trittdämpfung.
Optik & Design
Die Graphics Evolution A zeigt eine feine, gemischte Schlingenstruktur in gedeckten Grau- und Beigetönen. Die körnige, leicht melierte Oberfläche erzeugt ein ruhiges, gleichmäßiges Verlegebild ohne ausgeprägte Musterrichtung. Das Format 50 × 50 cm ermöglicht flexible Verlegemuster — von geradlinig bis versetzt oder im Schachbrett — und erleichtert den zonenweisen Austausch einzelner Fliesen. Die neutrale Farbstellung fügt sich in unterschiedliche Raumkonzepte ein, ohne optische Unruhe zu erzeugen.
Verfügbare Dekore:
- 70 – helles Warmgrau mit beigen Anteilen
- 74 – mittleres Graubeige, leicht meliert
- 76 – warmes Sandbeige
- 77 – kühles Mittelgrau
- 78 – dunkles Anthrazitgrau
Verarbeitung & Konstruktionsmerkmale
Die Graphics Evolution A wird vollflächig verklebt. Der Bitumen-Rücken in Verbindung mit dem Non-Woven-Träger sorgt für Formstabilität und Maßhaltigkeit nach der Verlegung. Die Schlingenkonstruktion (1/10 Loop Pile) mit 200.971 Noppen/m² bietet eine hohe Flächendichte. Die Trittschalldämmung liegt bei ca. 25 dB, der Wärmedurchlasswiderstand bei ca. 0,07 m²K/W (0,7 TOG).
Auf einen Blick
| Eigenschaft | Beschreibung |
|---|---|
| Format | 50 × 50 cm |
| Gesamtdicke / Polhöhe | 6 mm / 3 mm |
| Florgewicht | 630 g/m² |
| Material | 100 % Polyamide 6 SDN (PA6), Schlinge |
| Rücken | Bitumen / Non Woven |
| Verlegemethode | Vollflächig verklebt |
| Nutzungsklasse | 33 — Gewerbe intensiv (Heavy Project Use) |
| Brandverhalten | Bfl-S1 |
| Komfortklasse | LC3 |
Sicherheit & Umwelt
- Brandverhalten Bfl-S1 nach EN 13501-1 — geeignet für Fluchtwege und öffentliche Bereiche
- Elektrostatische Aufladung < 2 kV nach EN ISO 6356 — antistatisch für Büro- und EDV-Umgebungen
- Lichtechtheit ≥ 5 nach EN ISO 105-B02 — ausreichend für dauerhaft belichtete Flächen
- Klebstoff sollte GEV-EMICODE EC1 oder RAL-UZ 113 entsprechen — emissionsarme Verlegung empfohlen
Fußbodenheizung
Die Graphics Evolution A ist mit einem Wärmedurchlasswiderstand von ca. 0,07 m²K/W (0,7 TOG) grundsätzlich für Räume mit Fußbodenheizung geeignet. Details zur Verlegung auf beheizten Untergründen sind der Verlegeanleitung zu entnehmen.
Verlegung
Die Teppichfliese Graphics Evolution A wird vollflächig verklebt. Die genaue Verlegemethode ist aus der Verlegeanleitung abzuleiten.
Angaben basieren auf Herstellerinformationen. Technische und inhaltliche Änderungen vorbehalten.
| Eigenschaft | Norm | Wert |
|---|---|---|
| Teilung | ISO 2424 | 1/10 loop pile |
| Material | ISO 2424 | 100% Polyamide 6 SDN (PA6) |
| Träger | ISO 2424 | Non Woven |
| Rückenausrüstung | ISO 2424 | Bitumen |
| Bahnbreite | EN 984 | 50x50 cm ± 0,2% |
| Pol-Rohdichte | ISO 8543 | 0,111 gr/cm³ |
| Oberflächen- / Florgewicht | ISO 8543 | 630 gr/m² |
| Gesamtgewicht | ISO 8543 | Bitumen: 4380 gr/m² |
| Polhöhe | ISO 1766 | 3 mm ± 2 mm |
| Totale Höhe / Gesamtdicke | ISO 1765 | Bitumen: 6 mm |
| Noppenzahl | ISO 1763 | 200.971 /m² |
| Brandverhalten | EN 13501-1 | Bfl-S1 |
| Durchgangswiderstand | EN ISO 10965 | Ω |
| Verwendungsbereich | EN 1307 | Heavy project use (33) |
| Schallabsorptionsgrad (Frequenzen) | EN ISO 354 | 125 Hz: 0.00 / 250 Hz: 0.00 / 500 Hz: 0.05 / 1000 Hz: 0.20 / 2000 Hz: 0.25 / 4000 Hz: 0.20 |
| Schallabsorptionsgrad αW | EN ISO 354 | 0,15 αW |
| Trittschalldämmung | EN ISO 10140-1 | ca. 25 dB |
| Wärmedurchlasswiderstand | EN ISO 8302 | ca. 0,07 (0,7 TOG) M²KW |
| Lichtechtheit | EN ISO 105-B02 | ≥ 5 |
| Reibechtheit | EN ISO 105-X12 | ≥ 4 |
| Wasserechtheit | ISO 2424 | ≥ 4 |
| Elektrostatische Aufladung | EN ISO 6356 | <2 kV |
| Komfortklasse | EN 1307 | LC3 |
Technische Angaben ohne Gewähr. Die dargestellten Werte basieren auf Herstellerangaben und dienen der Vorinformation. Für verbindliche Spezifikationen ist ausschließlich das jeweils aktuelle Original-Datenblatt des Herstellers maßgeblich.
Ausschreibungstext
Produktneutrale Position für Ihr Leistungsverzeichnis (LV) zu Teppichfliese Graphics Evolution, mit nachprüfbaren Mindestanforderungen („oder gleichwertig"). Menge anpassen, Text bei Bedarf bearbeiten und in mehreren Formaten herunterladen.
Teppichfliese getuftet, Schlinge, Polyamid, NK 33
Liefern und verlegen eines textilen Bodenbelags nach EN 1307 in Fliesenform, getuftet, Oberfläche Schlinge (ISO 2424). Fliesenformat ca. 50 × 50 cm (Richtwert; abweichende Formate gleichwertig zulässig). Technische Daten als Mindestanforderung: Polmaterial: 100 % Polyamid (PA) Nutzungsklasse: mindestens 33 (Gewerbe, starke Beanspruchung; EN 1307) Stuhlrolleneignung: für dauernde Nutzung (EN 1307; Prüfung EN 985 bzw. EN ISO 4918) Komfortklasse: mindestens LC3 (EN 1307) Brandverhalten: mindestens Bfl-s1 (EN 13501-1) Trittschallverbesserung: ≥ 25 dB (ΔLw, EN ISO 717-2) Verlegung nach ÖNORM B 2236 (DE: DIN 18365); Verlegung lose mit stuhlrollengeeigneter Fixierung (haftfixiert). Verlegerichtung: ……………………………… (monolithisch, Schachbrett oder Versatz; nach Wahl AG) Fixierung, Hersteller/Typ: ……………………………… vom Bieter einzutragen Leitfabrikat: 'Condor Graphic Evolution' oder gleichwertig. Farbe/Dekor: ……………………………… (nach Bemusterung) Angebotenes Fabrikat/Typ (vom Bieter einzutragen): ……………………………… Erfolgt keine Eintragung, gilt das Leitfabrikat als angeboten. Gleichwertigkeit ist gegeben, wenn sämtliche vorstehenden technischen Mindestanforderungen (Abschnitt „Technische Daten als Mindestanforderung“) nachweislich eingehalten oder übertroffen werden; maßgeblich sind die Prüfwerte nach den angeführten Normen. Nachweise der Gleichwertigkeit (Prüfzeugnisse, Datenblatt) sind mit dem Angebot vorzulegen. Menge: ……………………………… m² Einheitspreis (EP) netto: ……………………………… €/m² Gesamtpreis (GP) netto: ……………………………… € Beziehbar bei Reschfloor GmbH, www.reschfloor.com
-
33 (Gewerbe intensiv) NK 33 – Gewerbe, starke Nutzung Für stark frequentierte Geschäftsbereiche wie Verkaufsräume, Großraumbüros, Schulen, Arztpraxen oder Restaurants. Hält intensiver täglicher Belastung stand. -
Bfl-s1 Bfl-s1 – Schwer entflammbar, sehr geringe Rauchentwicklung (höchste Klasse für Bodenbeläge) Beste Brandschutzklasse, die für Bodenbeläge praktisch erreichbar ist: schwer entflammbar mit sehr geringer Rauchentwicklung (s1). Geeignet für Bereiche mit höchsten Brandschutzanforderungen wie Fluchtwege, Krankenhäuser, Schulen oder stark frequentierte öffentliche Gebäude. -
LC 3 Komfortklasse LC3 – guter Komfort (EN 1307) Die Komfortklasse beschreibt, wie weich und gehfreundlich sich ein textiler Belag anfühlt. Sie hängt vor allem von der Polmenge ab. Die Skala reicht von LC1 (Grundkomfort) bis LC5 (Luxuskomfort). -
Trittschalldämmung Trittschalldämmung – verringert die Schallübertragung in darunterliegende Räume (EN ISO 717-2) Der Belag dämpft Gehgeräusche, die sonst über die Decke in den Raum darunter übertragen werden. Der genaue Wert (ΔLw in dB) steht im technischen Datenblatt. -
Fußbodenheizung Fußbodenheizung – für die Verlegung auf Fußbodenheizung geeignet Der Wärmedurchlasswiderstand des Belags ist so gering, dass die Heizwärme gut in den Raum gelangt. Die Verlegeanleitung des Herstellers für beheizte Untergründe ist zu beachten. -
Antistatik Antistatisch – geringe elektrostatische Aufladung (EN 1815) Beim Begehen lädt sich der Körper auf höchstens 2 kV auf, unangenehme Entladungen an Türklinken oder Geräten bleiben weitgehend aus. Für EDV- und Serverräume mit Ableitanforderung reicht das nicht, dort ist ein ableitfähiger Belag nötig. -
Lichtechtheit Lichtecht – Farben bleichen auch bei Sonneneinstrahlung kaum aus (EN ISO 105-B02) Der Belag behält seine Farbe auch in hellen Räumen mit viel Tageslicht. Wichtig bei großen Fensterflächen und Wintergärten. -
Dimensionstabilität Maßbeständigkeit – formstabil bei wechselndem Raumklima Der Belag ändert seine Maße bei Temperatur- und Feuchteschwankungen nur geringfügig. Das ist vor allem bei lose verlegten Fliesen wichtig, damit keine offenen Fugen oder Aufwölbungen entstehen. -
Stuhlrolle ständig Stuhlrolle ständig – für Bürostühle im Dauereinsatz (EN 1307) Der Belag hat die Stuhlrollenprüfung für ständige Nutzung bestanden. Er eignet sich für Büros und andere Arbeitsplätze, an denen Stühle mit Rollen täglich und über viele Stunden bewegt werden, ohne Stuhlunterlage. -
Rutschfestigkeit DS Rutschfestigkeit DS – Rutschhemmend nach EN 13893 Der Bodenbelag erfüllt die Standardanforderung an Rutschsicherheit mit einem dynamischen Reibwert von ≥ 0,30. Geeignet für normale Wohn- und Arbeitsbereiche im trockenen Zustand.

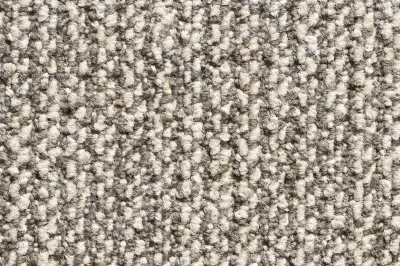

Symbolbild – Hinweis zur Produktdarstellung
Das Bild dient nur zur Veranschaulichung. Bei unseren Bodenbelägen können Farbe, Struktur und Musterung vom gelieferten Produkt abweichen – auch je nach Bildschirm, auf dem Sie das Bild sehen. Zwischen verschiedenen Produktionschargen sind kleine Unterschiede normal und produktionsbedingt.
Tipp: Wir empfehlen, vor dem Kauf ein kostenloses Muster anzufordern, um Farbe und Struktur in Ruhe vor Ort zu prüfen. Muster können Sie ganz einfach über unser Portal bestellen.
